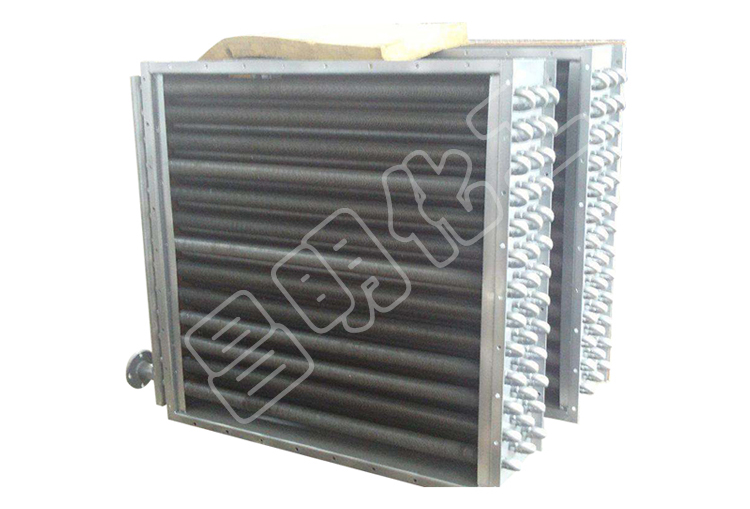

SRL型散熱器

      SRL型散熱器共有37種規格，該散熱器是采用鋼管鋁翅片管束組成，故鋁片與鋼管接觸緊密，散熱性能好，使用可靠。
      SRL型散熱器以蒸汽或過熱水為熱媒，蒸汽壓力高為8Kg／cm2：，過熱水溫度為160℃，適用于空氣調節系統及干燥室內的空氣加熱。
      SRL型散熱器在順氣流方向分二排管與三排管排列，其型號舉例如下：
      SRL-5×5／2——順氣流方向二排管交叉排列。
      SRL-5×5／3——順氣流方向三排管交叉排列。

SRL型散熱器傳熱系數、阻力如下表：

散熱器型號	熱介質	傳熱系數K值千卡/米2時℃	阻力毫米水柱
SRLB×A/2	蒸汽（一個表壓）	K=13.1（Vγ）0.40	H=0.174（Vγ）1.67
SRLB×A/2	過熱水130℃ （流速0.023-0.037）	K=14.2（Vγ）0.24	H=0.153（Vγ）1.58
SRLB×A/3	蒸汽（一個表壓）	K=13.0（Vγ）0.43	H=0.309（Vγ）1.62
SRLB×A/3	過熱水130℃ （流速0.0154-0.038）	K=12.5（Vγ）0.29	H=0.296（Vγ）1.58

S型基本參數表：

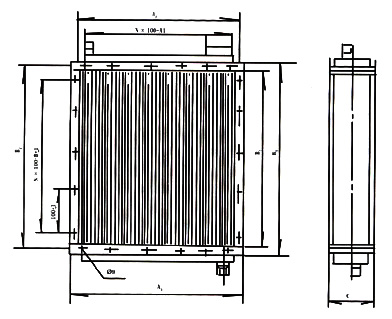

散熱器型號	通風凈截面積（m2）	散熱面積（m2）	熱媒	管束數	受熱面積（m2）	熱介質通過截面積（m2）	尺寸 (mm)									聯接管	重量 (kg)
散熱器型號	通風凈截面積（m2）	散熱面積（m2）	熱媒	管束數	受熱面積（m2）	熱介質通過截面積（m2）	A	B	A1	B1	A2	B2	A3	B3	C	聯接管	重量 (kg)
SRL-5×5/3	0.11	16.7		35	0.88	0.0070	500	400	545	500	575	540	605	570	200	5/4	51
SRL-5×5/2	0.11	11.0		23	0.58	0.0046		400		500		540		570	160		38
SRL-10×5/3	0.22	34.0		35	1.76	0.0070		900		1000		1040		1070	200		83
SRL-10×5/2	0.22	22.3		23	1.16	0.0046		900		1000		1040		1070	160		50
SRL-12×5/3	0.27	42.6		35	2.20	0.0082		1200		1250		1290		1320	200		99
SRL-12×5/2	0.27	28.0		23	1.45	0.0054		1200		1250		1290		1320	160		71
SRL-6×6/3	0.15	23.6		41	1.24	0.0082	600	500	635	600	665	640	695	670	200	3/2	66
SRL-6×6/2	0.15	15.6		27	0.82	0.0054		500		600		640		670	160		43
SRL-10×6/3	0.26	39.8		41	2.06	0.0082		900		1000		1040		1070	200		95
SRL-10×6/2	0.26	26.2		27	1.36	0.0054		900		1000		1040		1070	160		49
SRL-12×6/3	0.32	49.9		41	2.58	0.0082		1200		1250		1290		1320	200		113
SRL-12×6/2	0.32	32.9		27	1.70	0.0054		1200		1250		1290		1320	160		81
SRL-15×6/3	0.39	60.0		41	3.09	0.0082		1400		1500		1540		1570	200		131
SRL-15×6/2	0.39	39.5		27	2.04	0.0054		1400		1500		1540		1570	160		94
SRL-24×6/3	0.60	95.8		41	4.89	0.0082		2300		2400		2440		2470	200		197
SRL-24×6/2	0.60	63.1		27	3.23	0.0054		2300		2400		2440		2470	160		138
SRL-7×7/3	0.21	31.7		47	1.65	0.0094	700	600	725	700	755	740	785	770	200	2	83
SRL-7×7/2	0.21	20.9		31	1.09	0.0062		600		700		740		770	160		60
SRL-10×7/3	0.30	45.7		47	2.36	0.0094		900		1000		1040		1070	200		107
SRL-10×7/2	0.30	31.0		31	1.56	0.0062		900		1000		1040		1070	160		77
SRL-12×7/3	0.37	57.2		47	2.96	0.0094		1200		1250		1290		1320	200		127
SRL-12×7/2	0.37	37.8		31	1.95	0.0062		1200		1250		1290		1320	160		91
SRL-14×7/3	0.43	66.1		47	3.41	0.0094		1400		1450		1490		1250	200		144
SRL-14×7/2	0.43	43.6		31	2.25	0.0062		1400		1450		1490		1250	160		102
SRL-15×7/3	0.45	68.8		47	3.54	0.0094		1400		1500		1540		1570	200		148
SRL-15×7/2	0.45	45.4		31	2.34	0.0062		1400		1500		1540		1570	160		105
SRL-17×7/3	0.50	80.4		47	4.13	0.0094		1700		1750		1790		1820	200		169
SRL-17×7/2	0.50	53.1		31	2.73	0.0062		1700		1750		1790		1820	160		120
SRL-22×7/3	0.66	101.3		47	5.21	0.0094		210		2200		2240		2270	200		196
SRL-22×7/2	0.66	66.8		31	3.43	0.0062		210		2200		2240		2270	160		145
SRL-15×10/3	0.69	95.2		65	4.91	0.0130	1000	1400	995	1500	1025	1540	1550	1570	200	3/2	215
SRL-15×10/2	0.69	63.0		43	3.25	0.0086		1400		1500		1540		1570	160		140
SRL-17×10/3	0.74	111.4		65	5.72	0.0130		1700		1750		1790		1320	200		226
SRL-17×10/2	0.74	73.6		43	3.89	0.0086		1700		1750		1790		1320	160		159
SRL-20×10/3	0.85	127.5		65	6.54	0.0130		1900		2000		2040		2070	200		252
SRL-20×10/2	0.85	84.2		43	4.33	0.0086		1900		2000		2040		2070	160		177
SRL-14×8/2	0.54	50.7		35	2.55	0.0070	800	1400	815	1450	845	1490	875	1520	160	2	108
